項目

常規

非常規

備注

最大層數

硬板

42

50

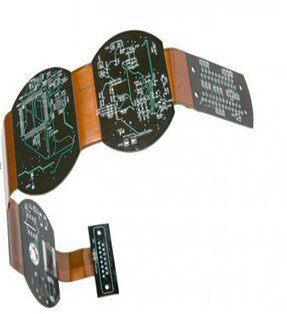

軟硬結合

16

22

成品板厚

最薄

0.25 mm

0.20 mm

最厚

5.00 mm

5.50 mm

最大尺寸

交貨尺寸

570X610mm

570X610mm

生產尺寸

610X640mm

610X640mm

成品銅厚

內層

1/3-28 OZ

1/3-30 OZ

外層

1/7-28 OZ

1/7-30 OZ

內層線路

最小線寬

50μm

50μm

完成銅厚

1 oz

最小線距

75μm

50μm

外層線路

最小線寬

75μm

50μm

完成銅厚

1 oz

最小線距

75μm

50μm

最小機械鉆孔

0.15 mm

0.15 mm

非成品孔徑

最小機械 Via 孔最小焊盤

內層

0.45 mm

0.40 mm

外層

0.40 mm

0.35 mm

激光孔孔徑

0.10-0.2 0mm

0.10-0.20 mm

激光Via 孔最小焊盤

內層

0.25 mm

0.23 mm

外層

0.25 mm

0.23 mm

厚徑比

LBMV

1:1

1:1

0.25mm 鉆刀

MVTH

1:12

1:16

最薄介質厚度

內層芯板

0.025 mm

0.025 mm

不含銅厚

半固化片

0.05 mm

0.05 mm

1x106

阻焊

最小間距

60 μm

40 μm

最小阻焊橋

75 μm

65 μm

埋電容

• 絕緣厚度: 14 μm

• 單位面積電容: 6.4 nF/in2

• 擊穿電壓: >100V

• 3M 埋電容, 無需授權

埋電阻

單位面積電阻(ohms/sq.) : 25, 50, 100, 200

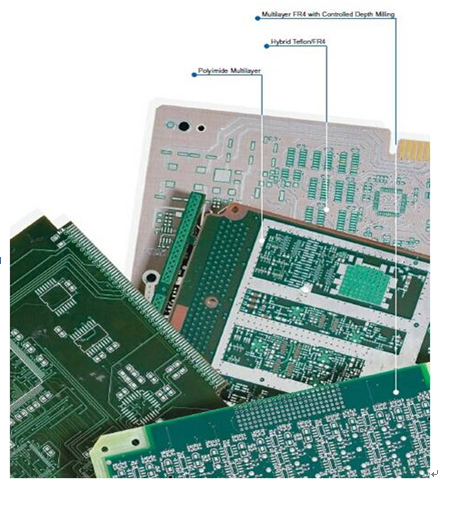

板材

• FR4, 應用于無鉛焊接

• 低損耗板材

• 無鹵素

• 特殊板料如下:

  Rogers/Arlon/Nelco/Taconic etc

• PTFE

• Polyimide

阻抗控制精度

10%

5%

單端&差分

過孔塞孔

• 油墨塞孔

• 樹脂塞孔

• 銅漿塞孔

表面處理

• 有鉛噴錫/無鉛噴錫

• 沉鎳金 / 鎳鈀金

• 沉錫

• 沉銀

• 抗氧化
